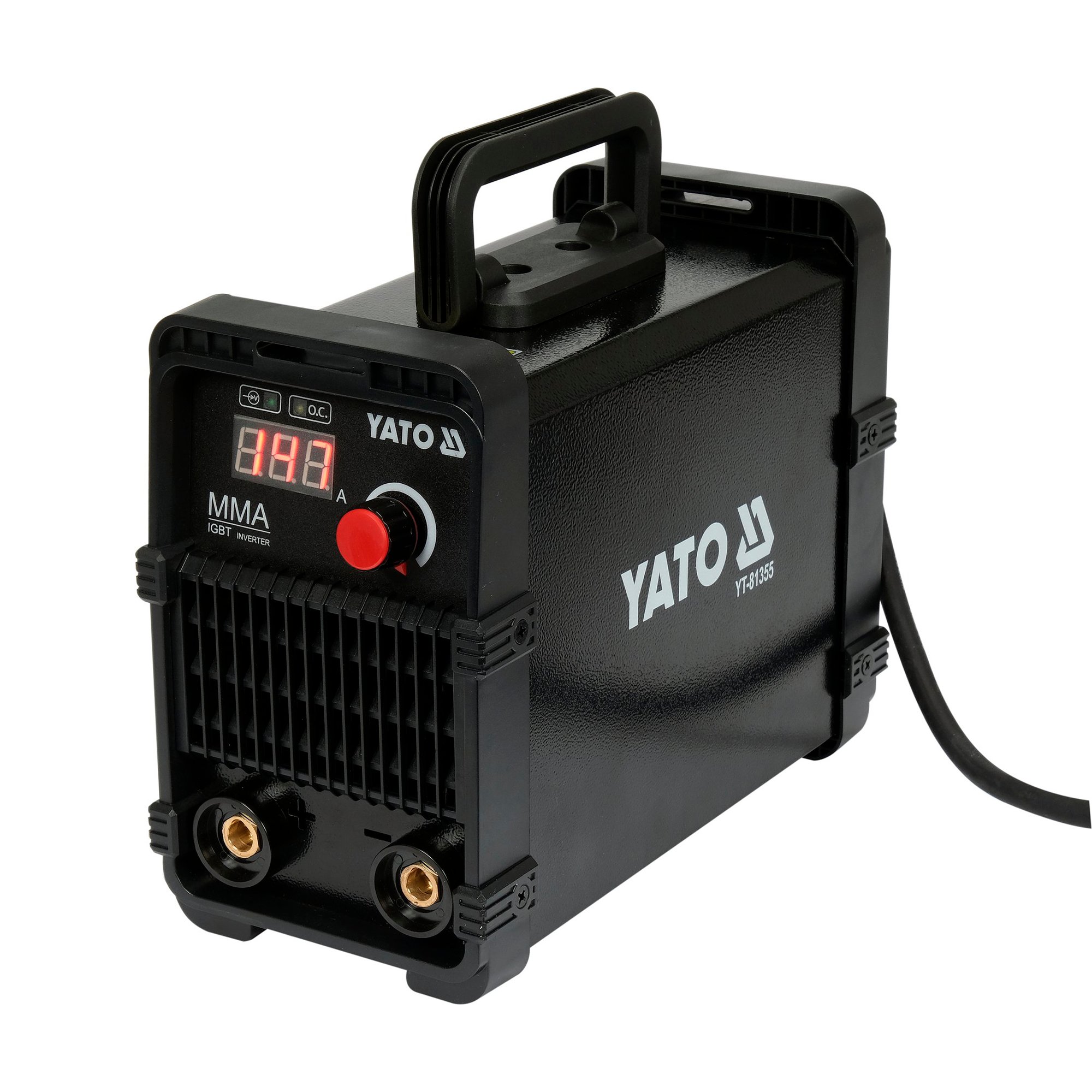

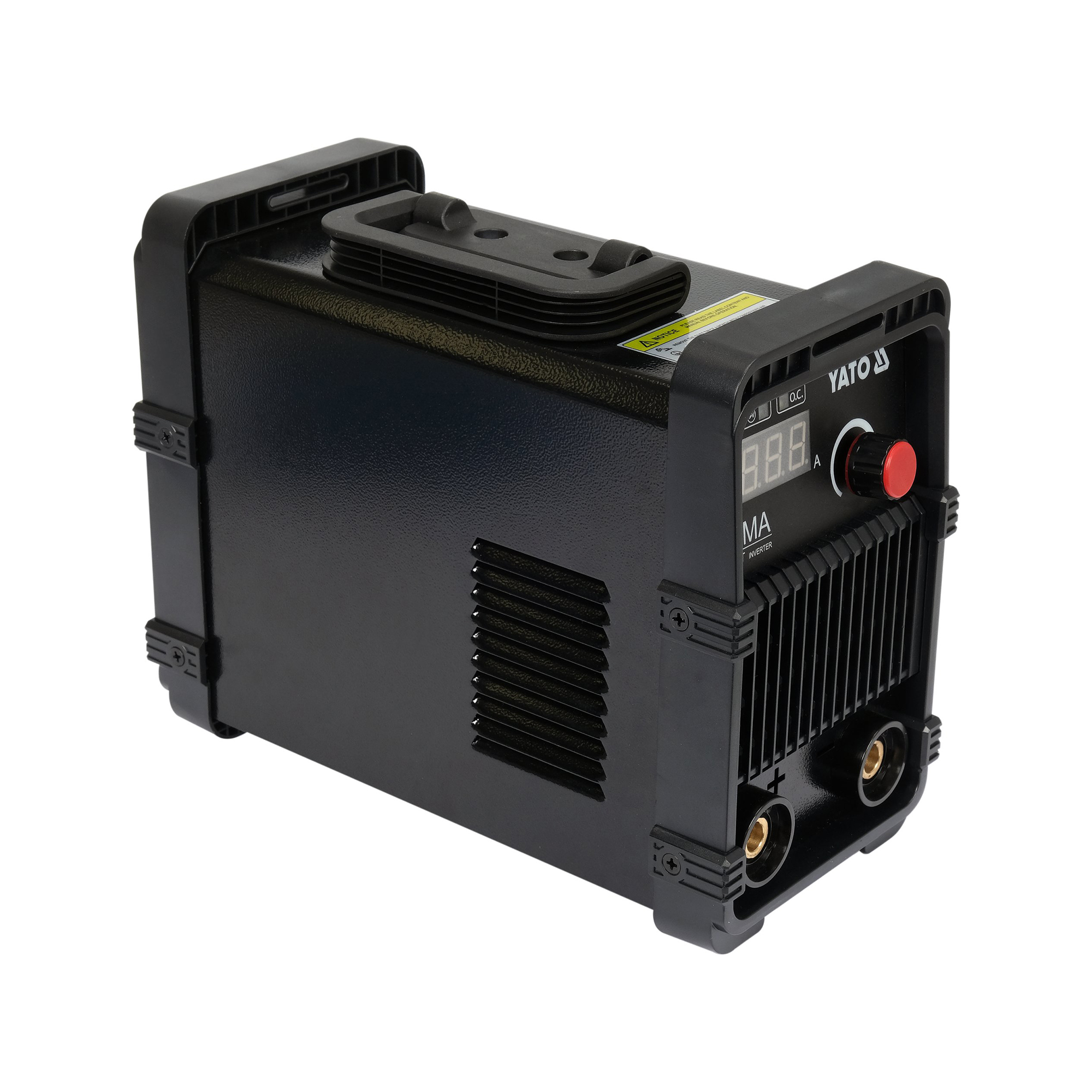

Hitsausinvertteri MMA 140A

Hitsausinvertteri MMA 140A

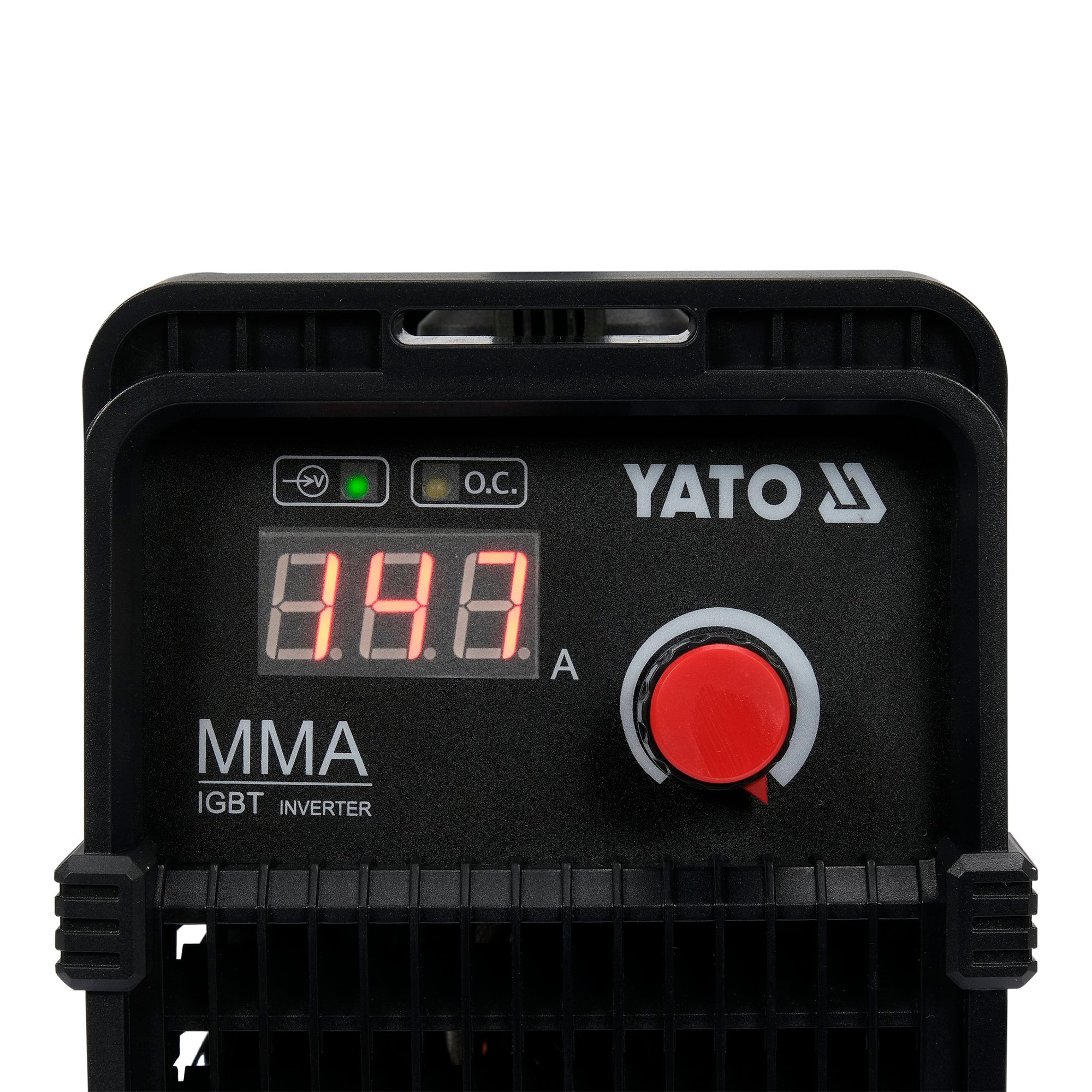

140 A:n MMA-hitsausinvertteri perustuu uusimman sukupolven IGBT-transistoreihin. Hitsauskone hyödyntää hitsauslaitteiden markkinassa läpimurtoa, joka ilmenee erityisesti suunnitellussa mikroprosessorissa, joka hallitsee hitsausprosessin itsenäisesti. Logiikkapiirien vähentäminen ja omaperäinen hitsausvirran mallinnus vähentää hitsausinvertterin vikojen esiintymistä ja helpottaa itse hitsausta. Korkealaatuisen hitsin saavuttaminen on helppoa niin ammattilaisille kuin vähemmän kokeneillekin käyttäjille. Nopea ja intuitiivinen yhden nupin ohjaus helpottaa käyttöä entisestään. Hitsauskone on sopiva rutiili-, selluloosa- ja alkalihitsauspuikoille.

Mikroprosessori perustuu ARM4-arkkitehtuuriin 55 nm:n teknologiassa, kellotaajuudella 200 MHz 32-bittisenä. Se mahdollistaa viimeisimmän sukupolven transistorien ohjauksen jopa 70 kHz:n nopeudella, lähes kaksi kertaa vertailukelpoisten laitteiden nopeuteen nähden. Mikroprosessorissa on oma ratkaisu hitsausparametrien analysointiin noin kaksisataa miljoonaa kertaa sekunnissa. Se poistaa tarpeen asettaa lisäpiirejä toimintoja kuten ARC FORCE, ANTI STICK tai HOT START varten. Lisäpiirien puuttuminen tarkoittaa, että muuntimen prosessissa syntyvän häiriön vaikutus hitsauslaatuun on käyttäjälle marginaalinen ja huomaamaton.

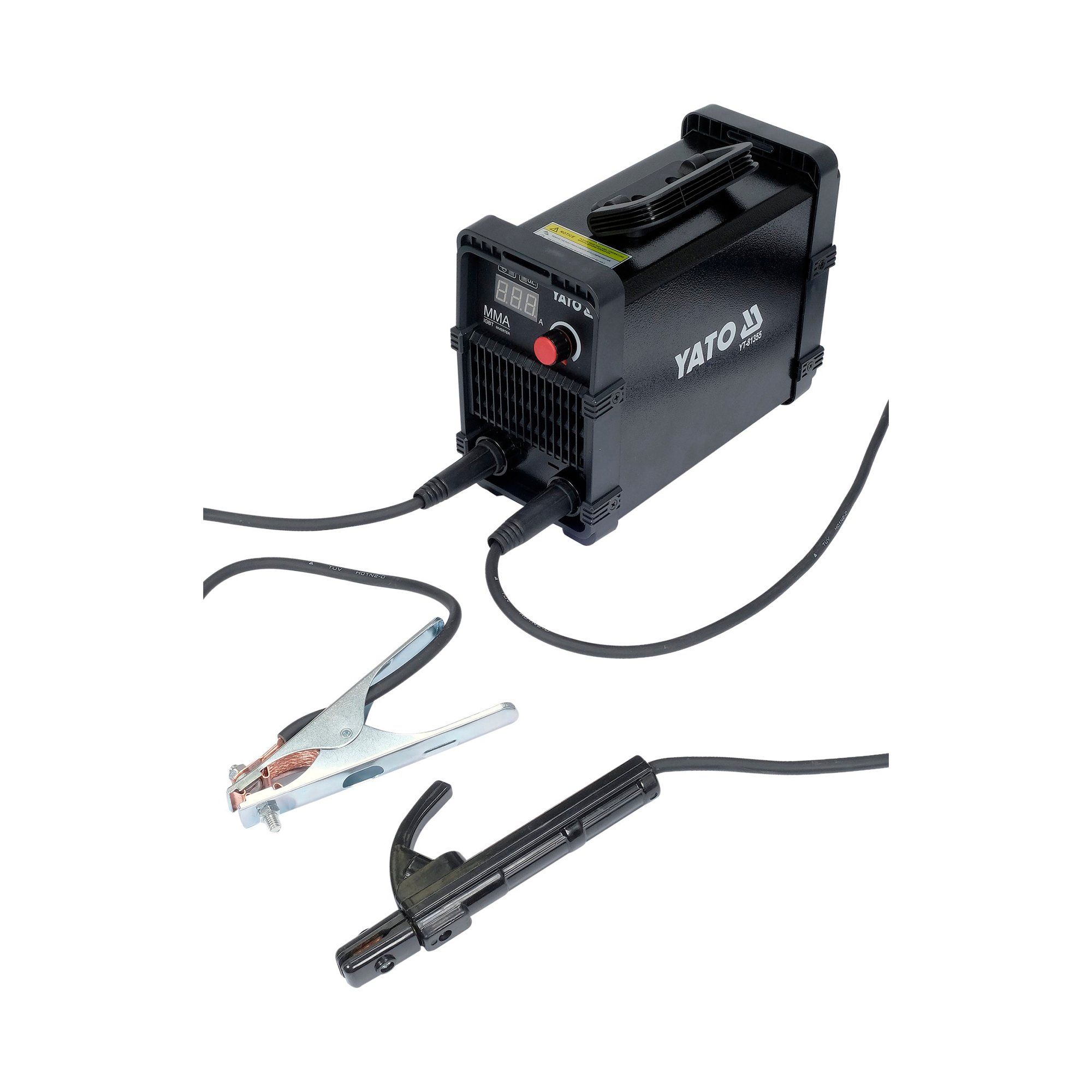

Sisältää:

• Hitsausinvertteri

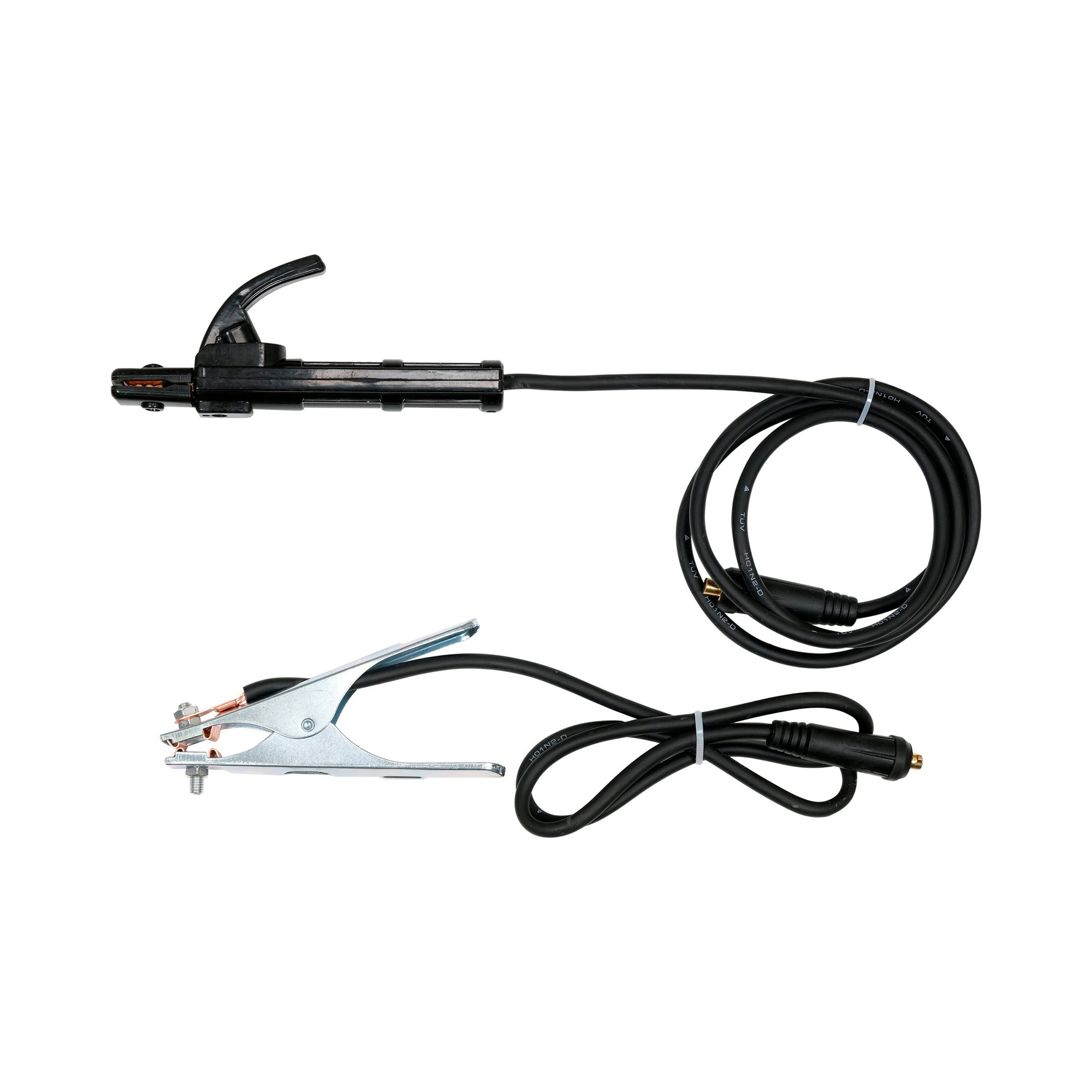

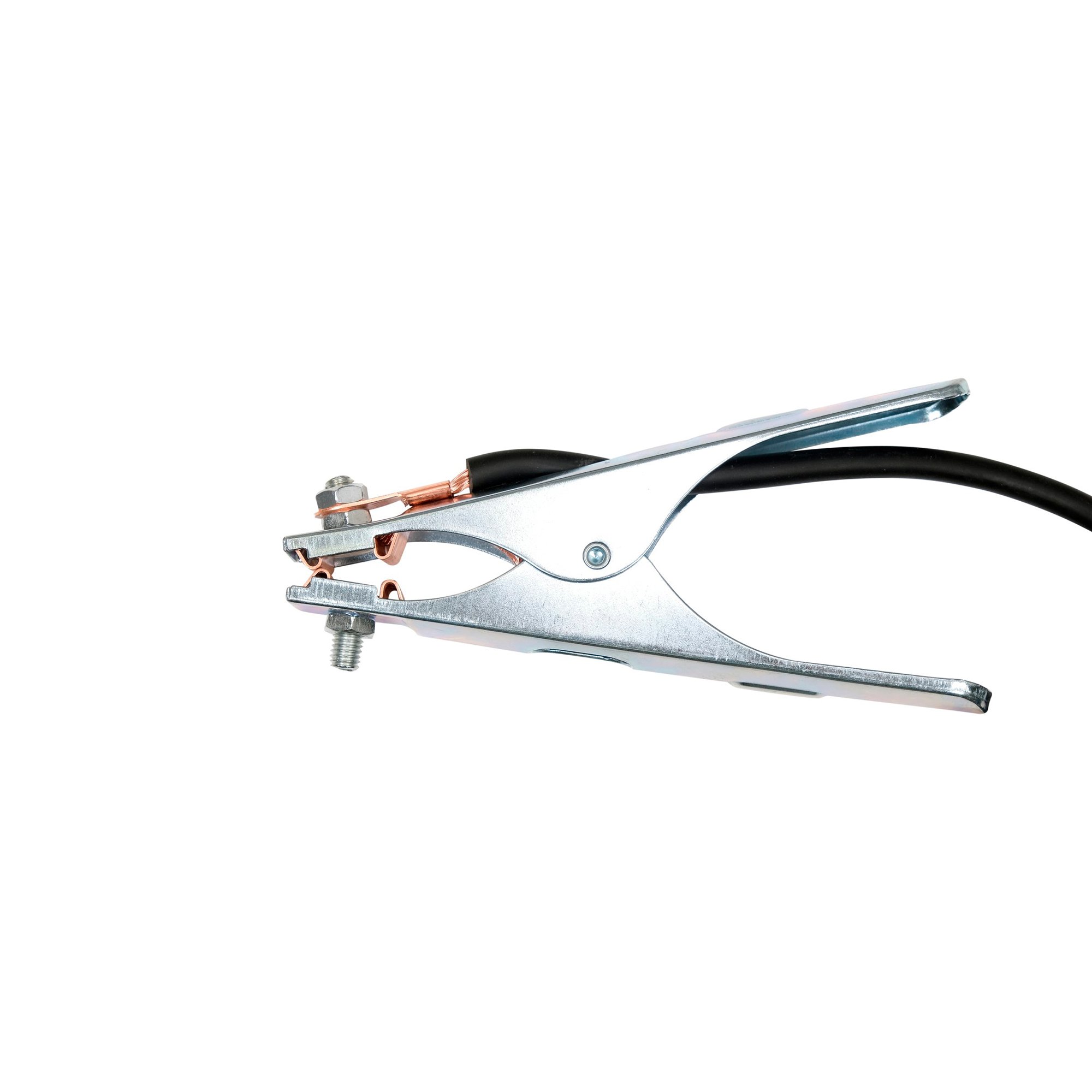

• Maadoituspuristimet 150 A, 1,2 m (10 mm2)

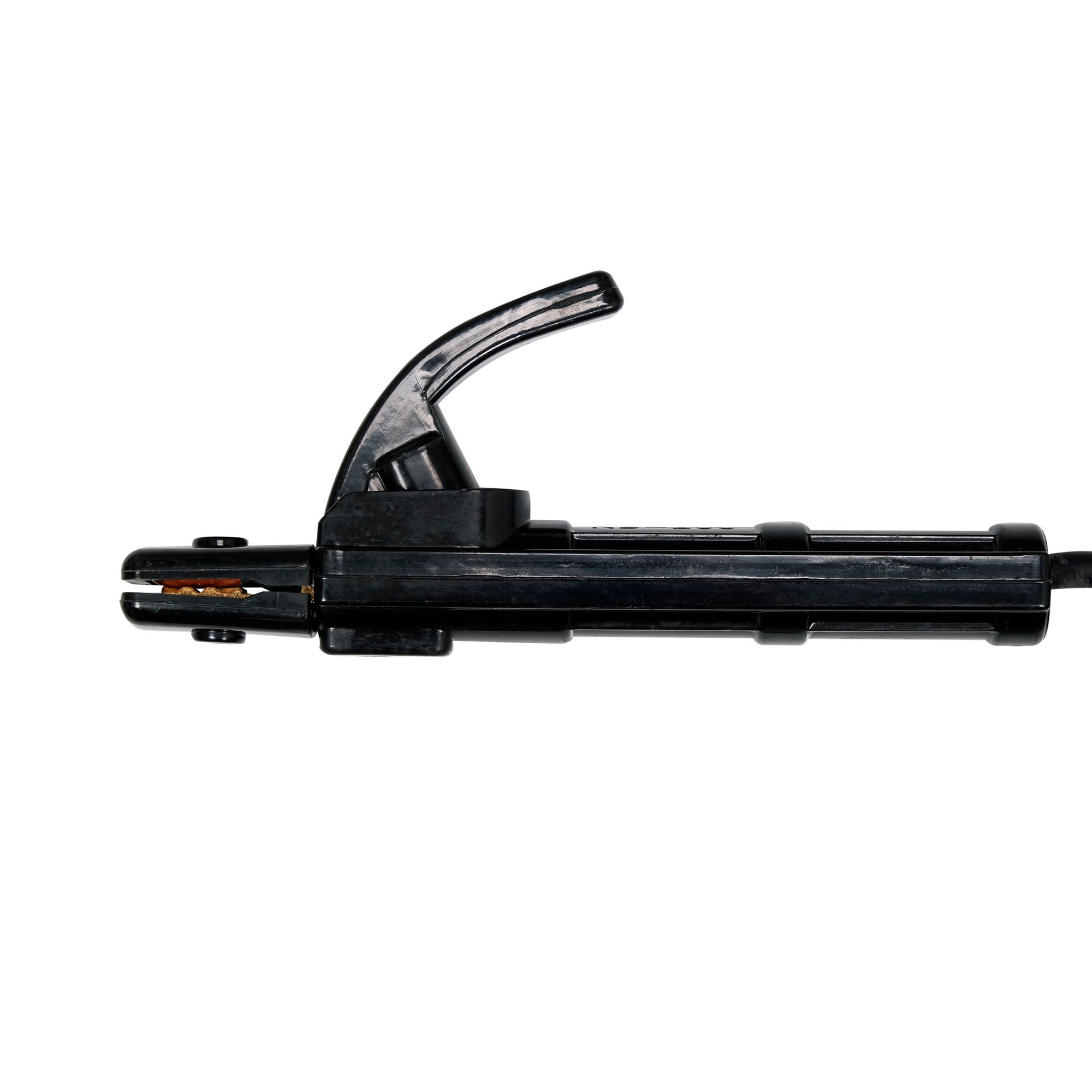

• Puikkokahva 200 A, 1,8 m (10 mm2)
• Virtajohto 2.4 m

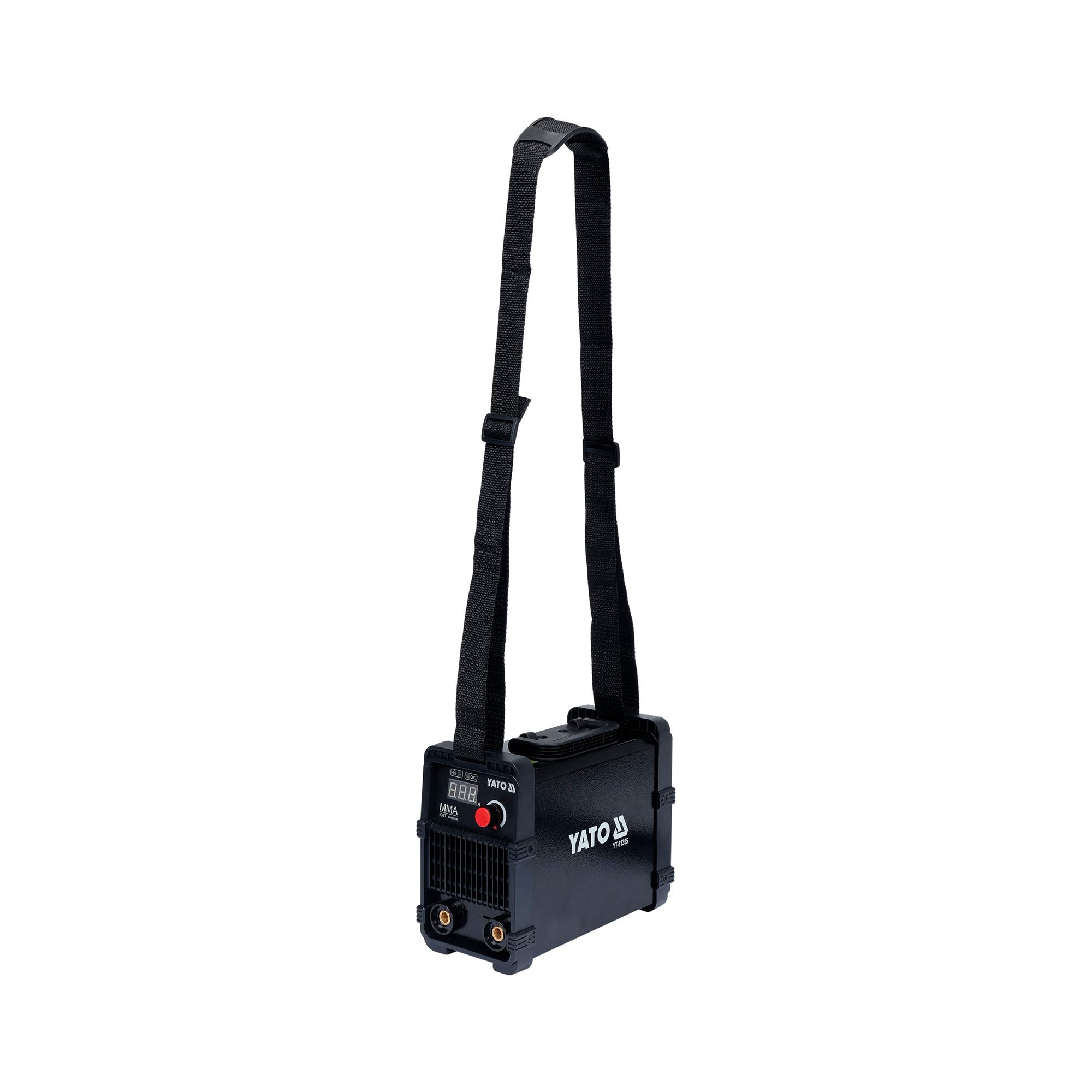

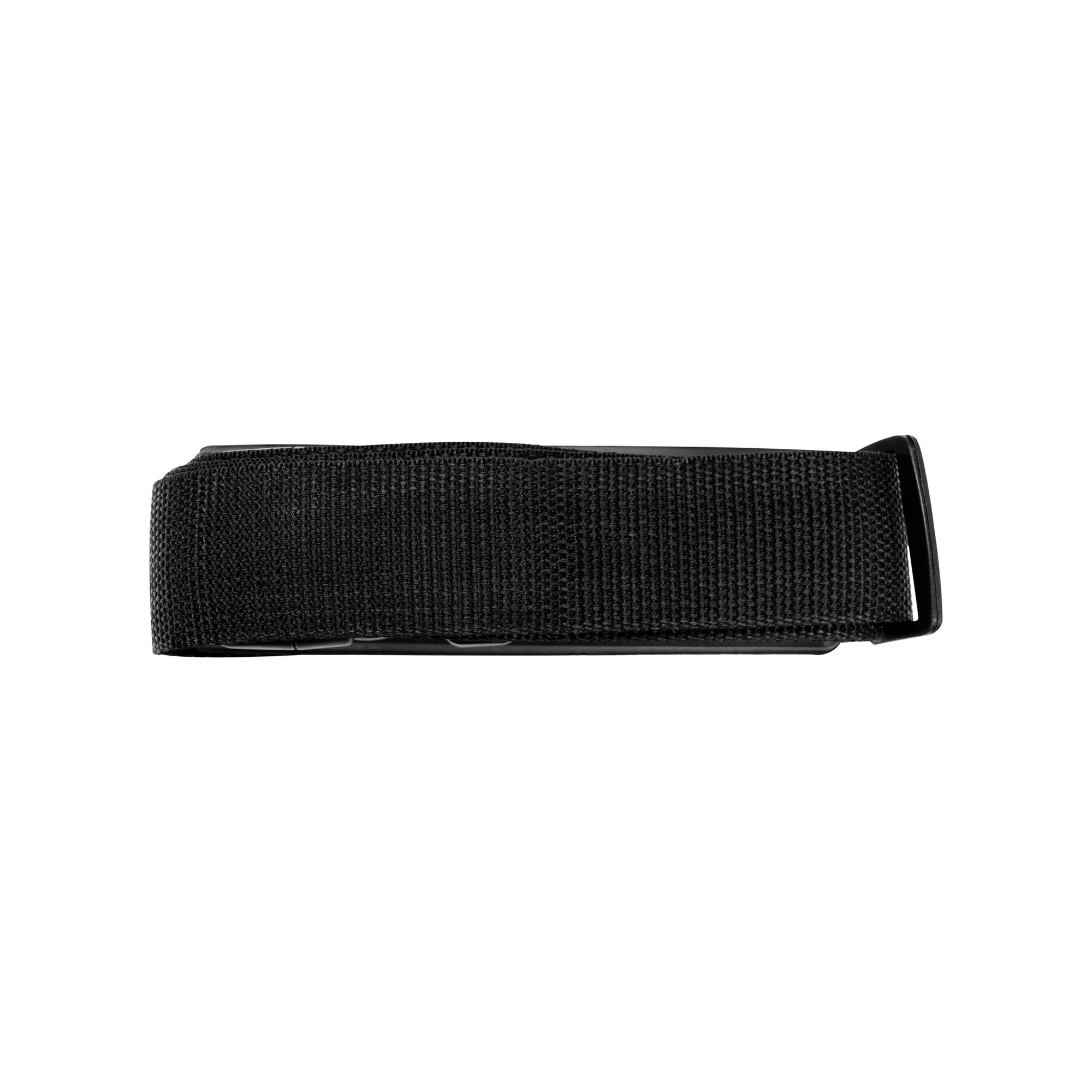

• Olkahihna

Toiminnot:

• Todellinen kuumakäynnistys
• Todellinen kaarijännite, itse säätyvä
• Anti-stick
• VRD
• Älykäs suoja ylikuormitusta ja ylikuumenemista vastaan
• Jäähdytyspuhallin tarpeen mukaan

Toimintojen kuvaus:

Todellinen kuumakäynnistys

• Kun puikko asetetaan hitsattavaan materiaaliin, hitsaaja lisää hitsausvirtaa murto-osan sekunnin ajaksi, mikä helpottaa kaaren sytyttämistä. YT-81357-mallissa toimintoa voidaan säätää 0-10 % ja sen kestoa 0,0 – 1,0 sekuntiin. Kokenut hitsaaja hyödyntää säädettävyyttä työskennellessään selluloosa- ja alkalipuikkojen kanssa. Kun puikko asetetaan hitsattavaan materiaaliin, hitsauskone lisää hitsausvirtaa murto-osan sekunnin ajaksi, mikä helpottaa kaaren sytyttämistä huomattavasti. YT-81355-hitsausinvertterissä on säädöt esiasetettu markkinoiden yleisimmille elektrodeille eli rutiilipuikoille.

Todellinen kaarijännite

• Säätää kaaren dynamiikkaa puikon etäisyyden mukaan työkappaleesta. YT-81357:ssä käytetty moniajo-mikroprosessori tutkii hitsausparametreja noin kaksisataa miljoonaa kertaa sekunnissa. Se analysoi mittaustulokset reaaliajassa. Sitten ohjaten transistoreita jopa 70 000 kertaa sekunnissa, se lisää tai vähentää hitsausvirtaa. Kaikki tapahtuu murto-osan sekunnin aikana, ja näiden toimien tarkoituksena on saada paras mahdollinen hitsauslähde annetulle virran asetukselle. YT-81357-hitsausinvertterissä on 0-10 % parametrin säätö tälle toiminnolle. Kokenut hitsaaja hyödyntää säädettävyyttä työskennellessään selluloosa- ja alkalipuikkojen kanssa. YT-81355-hitsausinvertterissä on säädöt esiasetettu markkinoiden yleisimmille elektrodityypeille eli rutiilipuikoille

Anti-stick

• Katkaisee hitsausvirran, kun elektrodi on oikosulussa, mahdollistaen elektrodin irrottamisen hitsatusta materiaalista.

VRD

• Toiminto laskee lepotilan jännitteen noin 60 V:sta turvalliseen tasoon ihmisdelle. Vaikka sillä on merkittävä vaikutus turvallisuuteen, käyttäjät usein poistavat toiminnon käytöstä. Tämän syynä ovat kaari-iskun ongelmat, erityisesti kokemattomilla käyttäjillä. Useimmat invertterihitsauskoneet testaavat ulostulovirtaa analogisilla antureilla, mikä lisää reagointiaikaa ja vaikeuttaa kaaren sytyttämistä. YT-81355:n mikroprosessori toimii toisin. Se tuottaa noin 200 MHz:n aaltomuodon hitsausvirrassa. Se tarkastelee reaaliajassa juoksun muodonmuutosta, joka vaihtelee kyseessä olevan hitsauksen vaiheen mukaan. Kun puikko koskettaa työkappaletta, se havaitaan murto-osassa sekuntia, jonka jälkeen VRD-toiminto poistetaan käytöstä, samaan aikaan HOT START käynnistyy. Kaaren sytyttämisen ongelmaa ei esiinny. YT-81355-mallissa VRD-toiminto on pysyvästi käytössä.

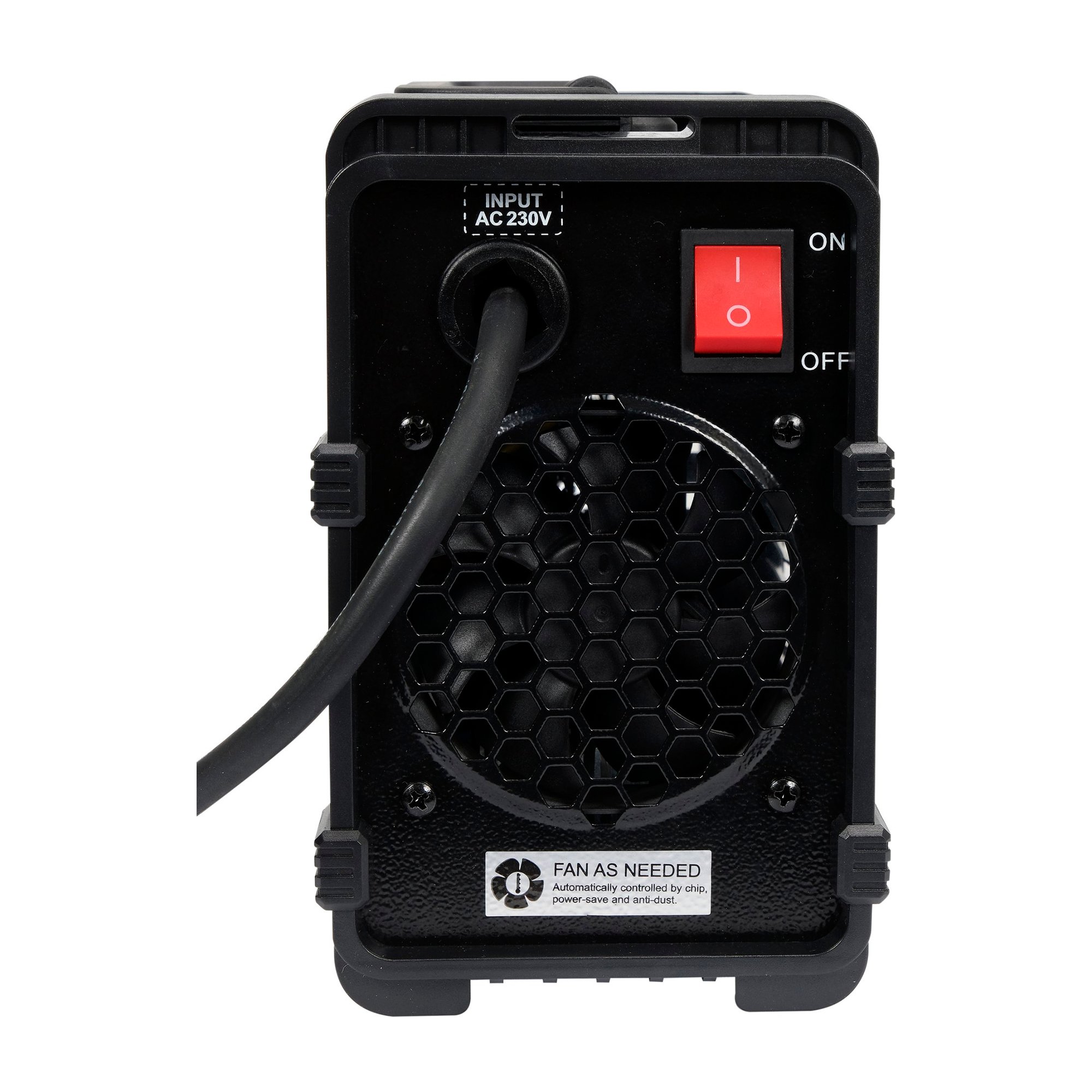

Ylikuormituksen ja ylikuumenemisen suojaus (puhallin tarpeen mukaan)

• Ylikuormituksen ja ylikuumenemisen suojaus (tuuletin tarpeen mukaan) – YT-81355:ssä oleva mikroprosessori testaa kriittisten komponenttien lämpötilaa reaaliajassa. Lämpötilan mukaan se ensin säätää tuulettimen nopeutta, mutta kun lämpötila nousee liian korkealle tasolle, mikroprosessori tasaisesti vähentää ulostulovirtaa, mahdollistaen elektrodin palamisen loppuun tai hitsin hallitun päättämisen. Useimmissa hitsauskoneissa markkinoilla, ylikuumenemisen hetkellä hitsausvirta sammutetaan välittömästi, usein johtaen tarpeeseen tehdä mekaanisia säätöjä hitsattaville osille. Tätä ongelmaa ei esiinny YT-81355-hitsausinvertterissä.

Tekniset tiedot:

• Hitsauskoneen tyyppi: IGBT
• Hitsausprosessi: MMA
• Käyttö: teräs, ruostumaton teräs, valurauta, kupari, alumiini ja muut
• Käyttö: rutiilipuikoilla hitsaaminen (MMA-menetelmä) – happamilla ja emäksisillä virtalähteillä
• Jännite 230 V vaihtovirta
• Taajuus: 50 / 60 Hz
• Hitsausvirta: 30 – 140 A
• Maksimihitsausvirta: 140 A
• Minimihitsausvirta: 30 A
• Työjakso: 15 %
• Hyötysuhde: 80 %
• Tehokerroin: 0.73
• Suositeltu puikon halkaisija: 1,6 – 3,2 mm
• Puikonpidike jopa 200 A:lle, johtimen poikkipinta-ala 10 mm², pituus 1,8 metriä
• Maadoitusjalka jopa 150 A:lle, kaapelin poikkipinta-ala 10 mm², pituus 1,2 metriä
• Virtajohto: H07RN-F 3G 1,5 mm², pituus 2,4 metriä
• Käämityksen eristysluokka: F
• Sähköeristysluokka: I
• Suojaluokka: IP21S
• Ylikuumenemissuojaus: kyllä
• Kaarijännite: kyllä
• Keskusprosessoriyksikkö: kyllä
• Jännitteen alennuslaite: kyllä
• Virtalähteen syöttö generaattorista: kyllä

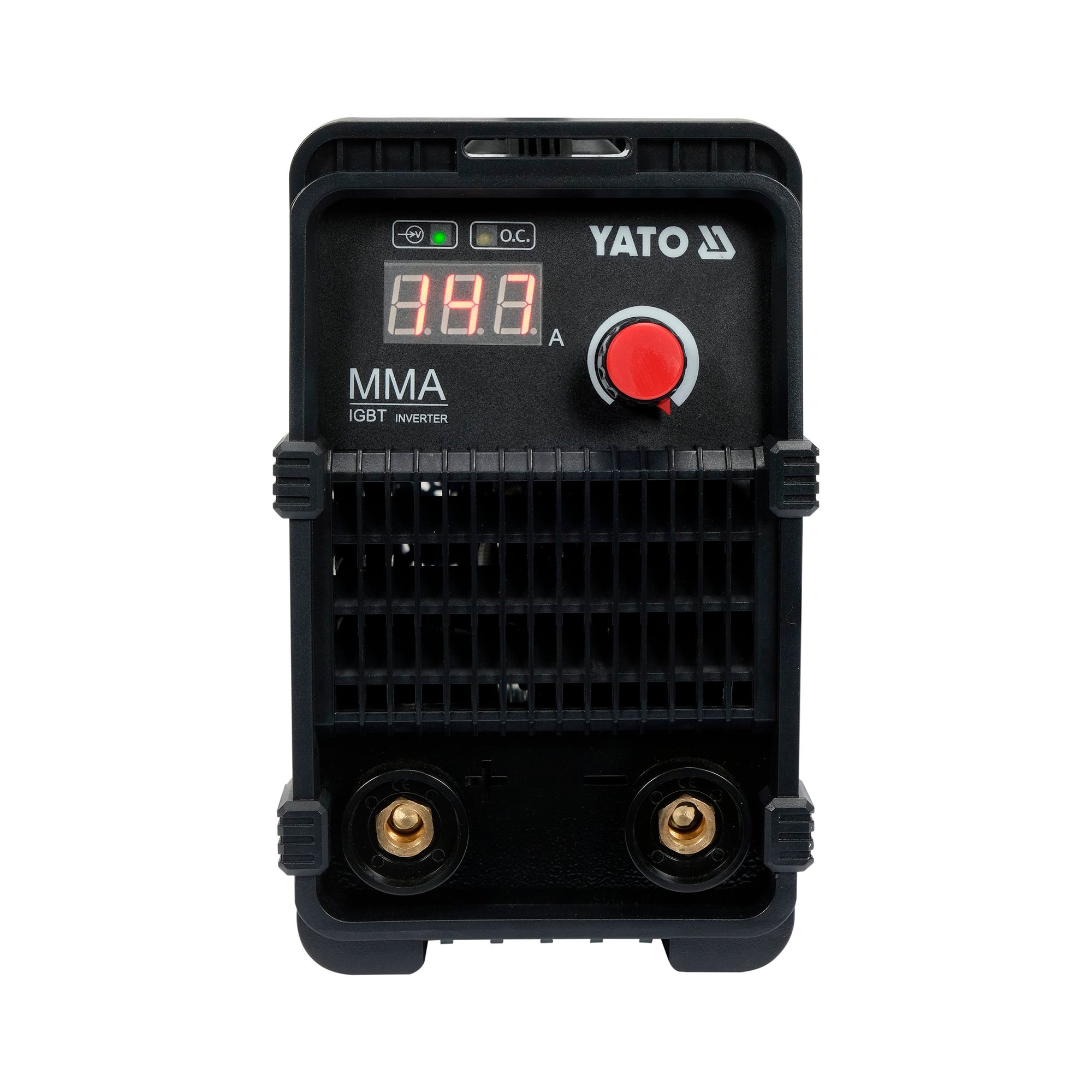

• Näytön tyyppi: LED
• Näytön kantama: 999
• Mitat: 267 x 128 x 207 mm
• Paino: 3,97 kg
