Johtoliitinlajitelma 210 osaa Stanford

Johtoliitinlajitelma 210 osaa Stanford

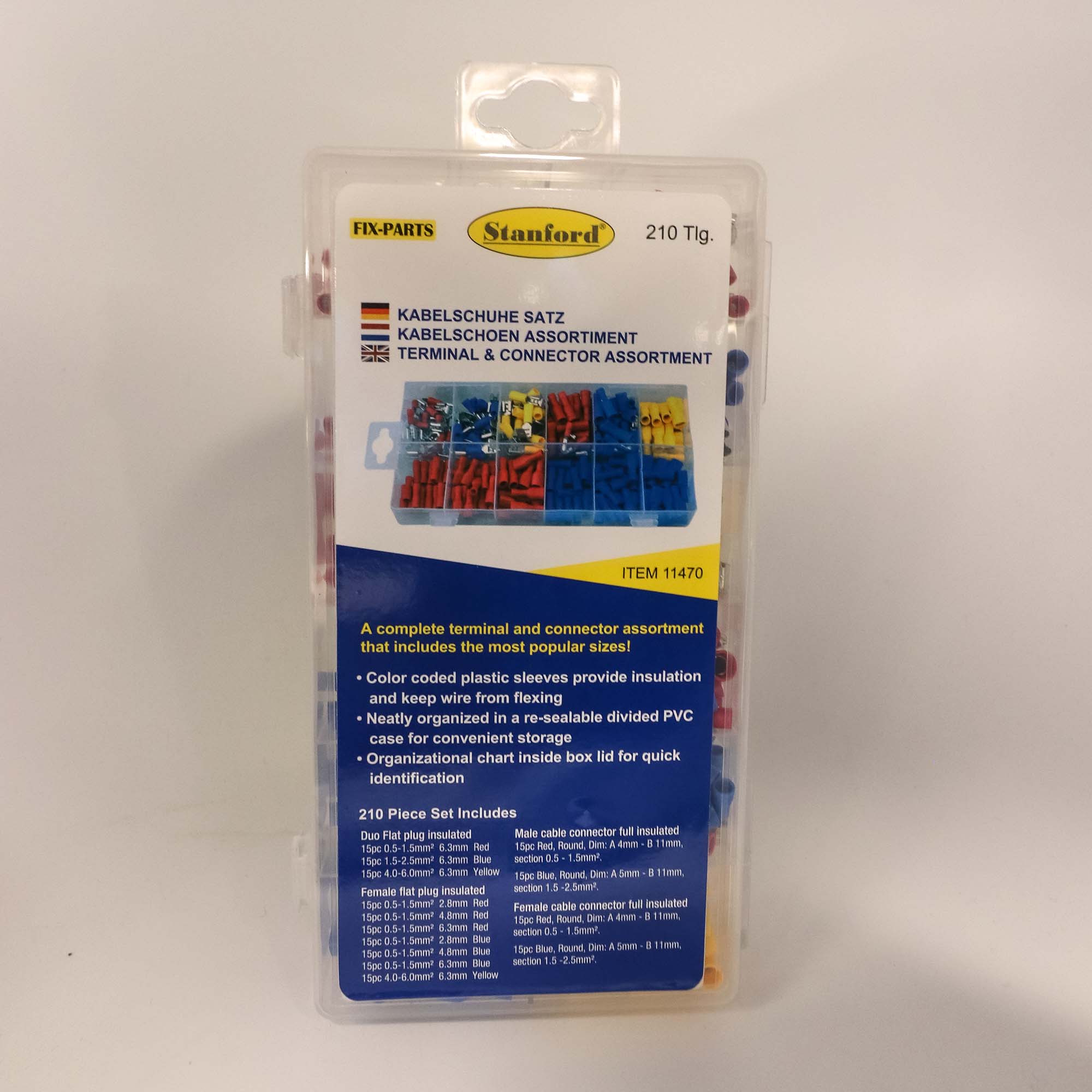

Stanfordin 210-osainen johtoliitinlajitelma sopii autoharrastajalle, korjaamolle ja laitteiden huoltajalle, joka tarvitsee erilaisia puristettavia liittimiä johdotusten asennukseen ja korjaamiseen. Sarjassa on haaroittavia lattaliittimiä, naaraslattaliittimiä sekä täysin eristettyjä pyöreitä uros- ja naarasliittimiä. Kokonaisuus kattaa erilaisia liitäntätapoja ajoneuvojen, koneiden ja laitteiden käyttökohteeseen soveltuvissa johdotuksissa.

Liittimien käyttötarkoitukset eroavat toisistaan. Naaraslattaliitin yhdistetään sitä vastaavaan uroslattaliittimeen tai laitteen liitinkielekkeeseen. Haaroittava lattaliitin mahdollistaa lisäliitännän tekemisen samaan liitäntäkohtaan sopivalla vastakappaleella. Pyöreät uros- ja naarasliittimet muodostavat toisiinsa sopivan pistoliitoksen, joka voidaan tarvittaessa avata esimerkiksi laitteen huollon tai osan vaihtamisen yhteydessä.

Lajitelman liittimet kattavat kokonaisuutena johtimien poikkipinta-alat 0,5–6,0 mm². Tämä on koko sarjan alue: jokainen yksittäinen liitin valitaan sille ilmoitetun johdinkoon perusteella. Lattaliittimissä mukana on leveyksiä 2,8 mm, 4,8 mm ja 6,3 mm. Haaroittavien lattaliittimien leveys on 6,3 mm. Liittimen leveys ja johtimen poikkipinta-ala ovat eri mittoja, ja molempien täytyy sopia kytkentään.

Sarja on hyödyllinen esimerkiksi lisävarusteiden johdotusten valmistelussa, vanhan liittimen vaihtamisessa sekä huoltoa varten avattavien johtoliitosten rakentamisessa. Monipuolinen valikoima auttaa sovittamaan johdon päätteen käytettävään liitäntään. Kun eri liitintyyppejä on valmiina samassa rasiassa, työn tarvitseman vaihtoehdon voi valita kytkentäkohdan mukaan.

Muoviset eristeholkit peittävät liittimien puristuskohtia, ja pyöreät pistoliittimet ovat täysin eristettyjä. Asennuksessa käytetään kyseiselle liitintyypille sopivia puristuspihtejä. Kuori johdin sopivaan mittaan, työnnä se puristusosaan ja varmista puristuksen jälkeen, että johdin pysyy paikallaan. Liitoksen lisäsuojaus valitaan sen sijoituspaikan ja käyttöolosuhteiden mukaan.

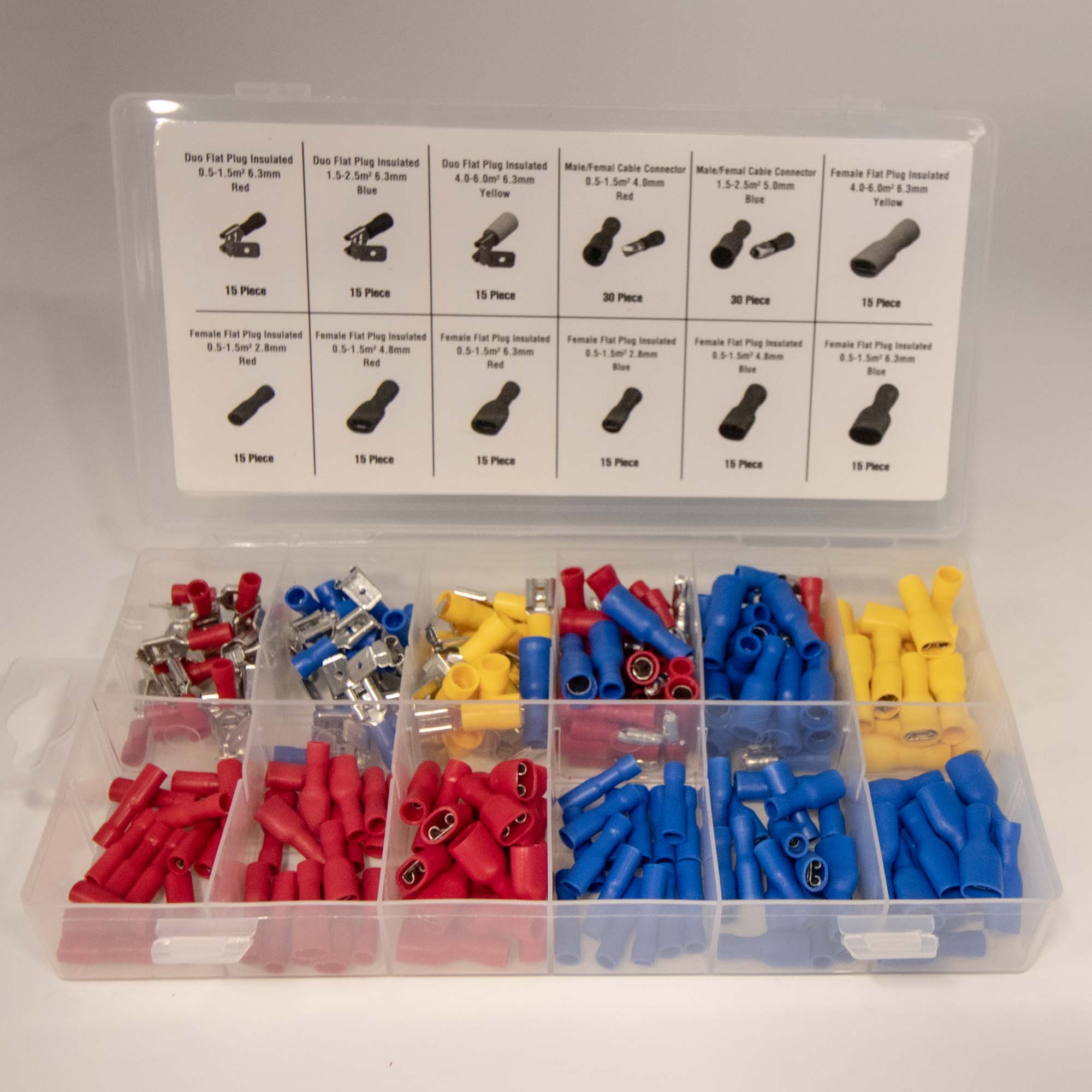

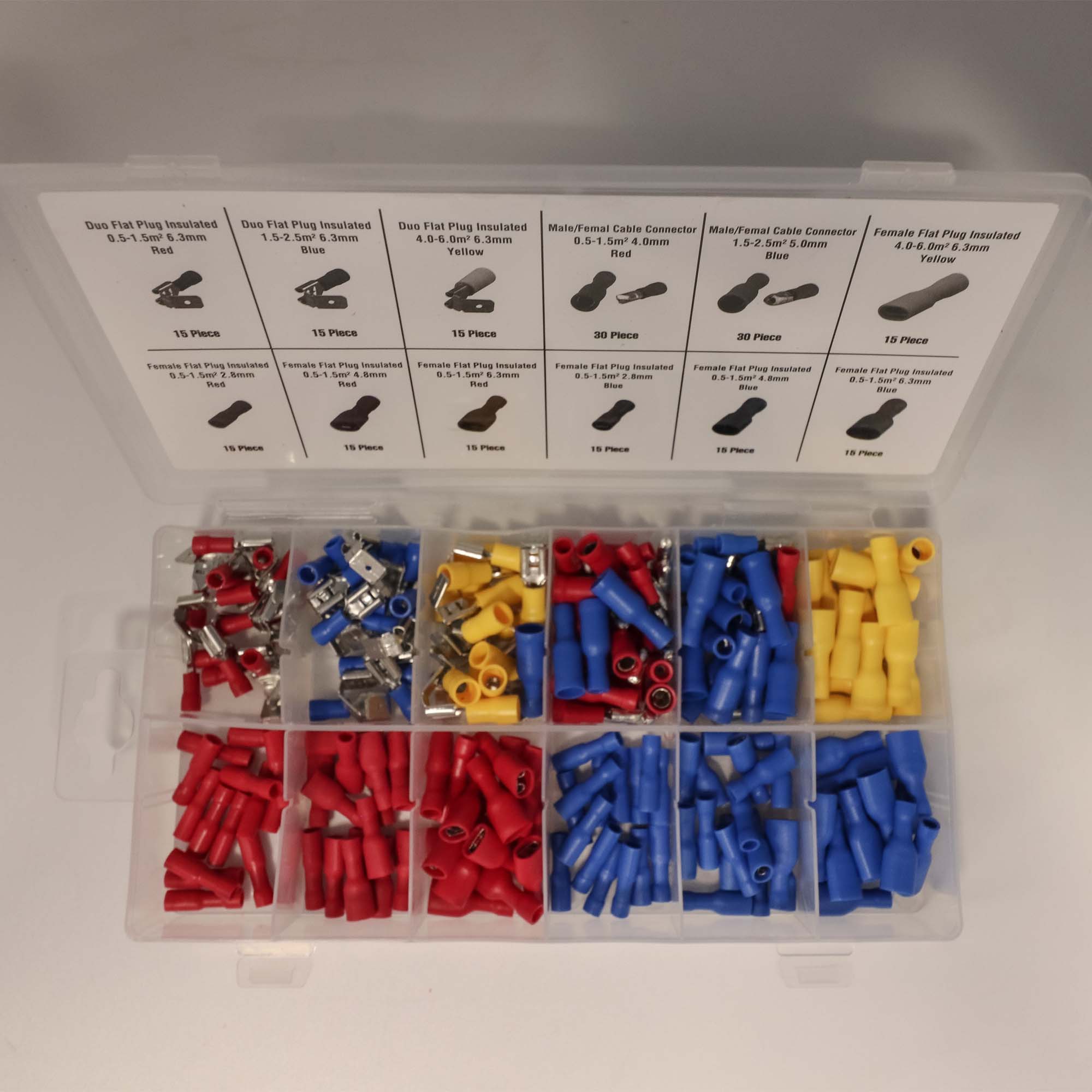

Lokeroitu, uudelleen suljettava säilytysrasia pitää punaiset, siniset ja keltaiset liittimet järjestyksessä. Kannen sisältötaulukko helpottaa liittimien tunnistamista ja sopivan vaihtoehdon löytämistä. Rasia sopii työkalukaappiin, korjaamon sähkötyöpisteelle tai mukana kulkevaan huoltotarvikevalikoimaan.

Sarjan sisältö:
