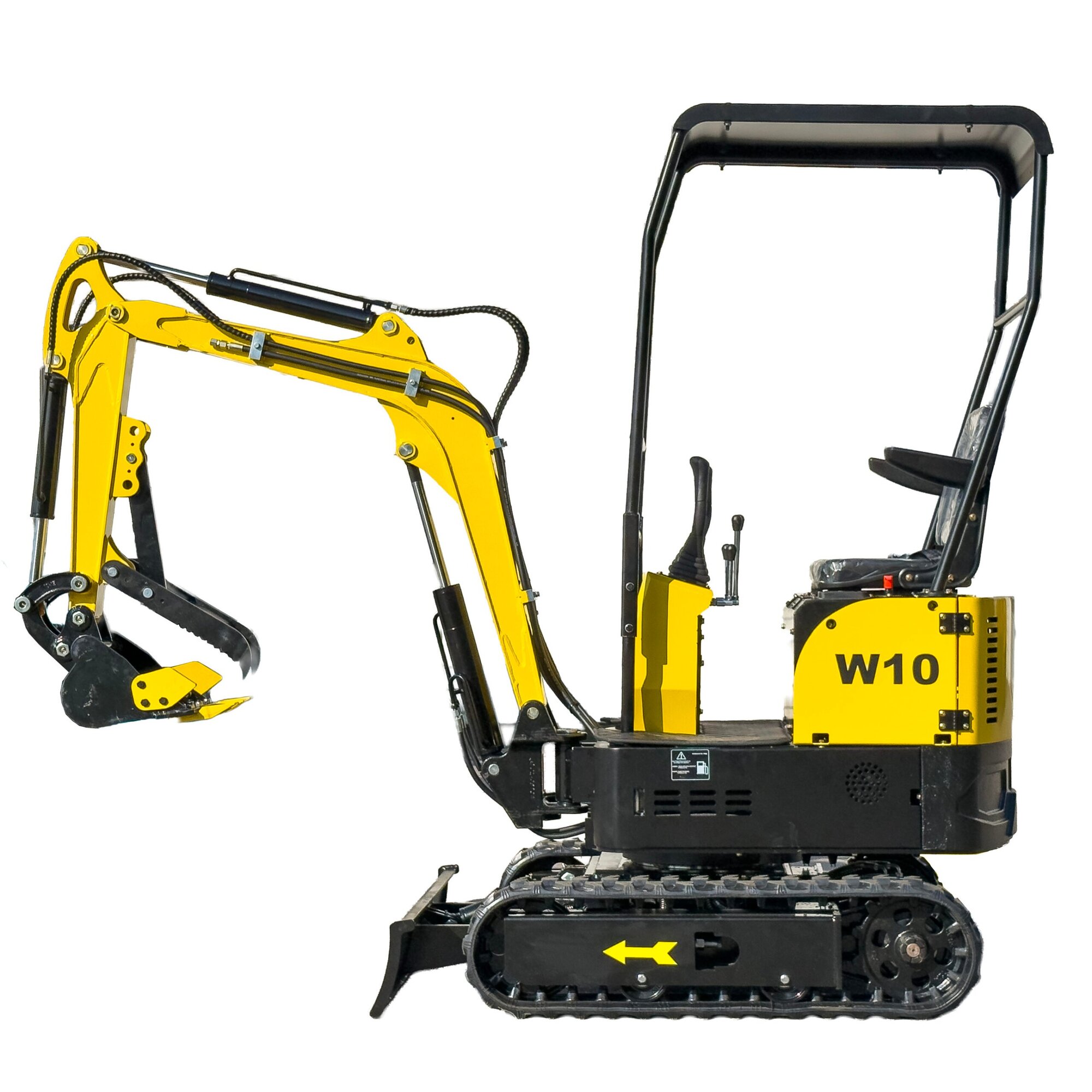

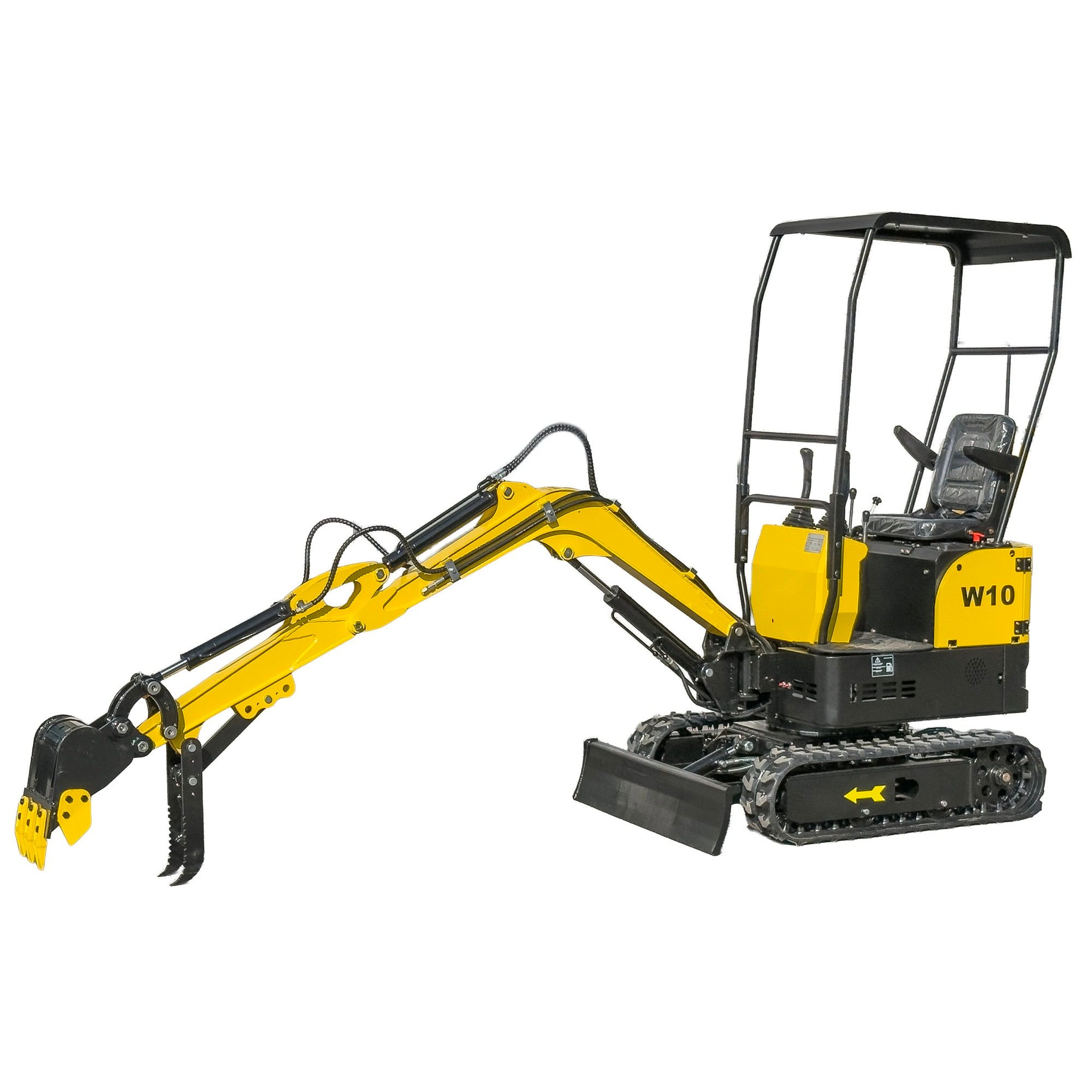

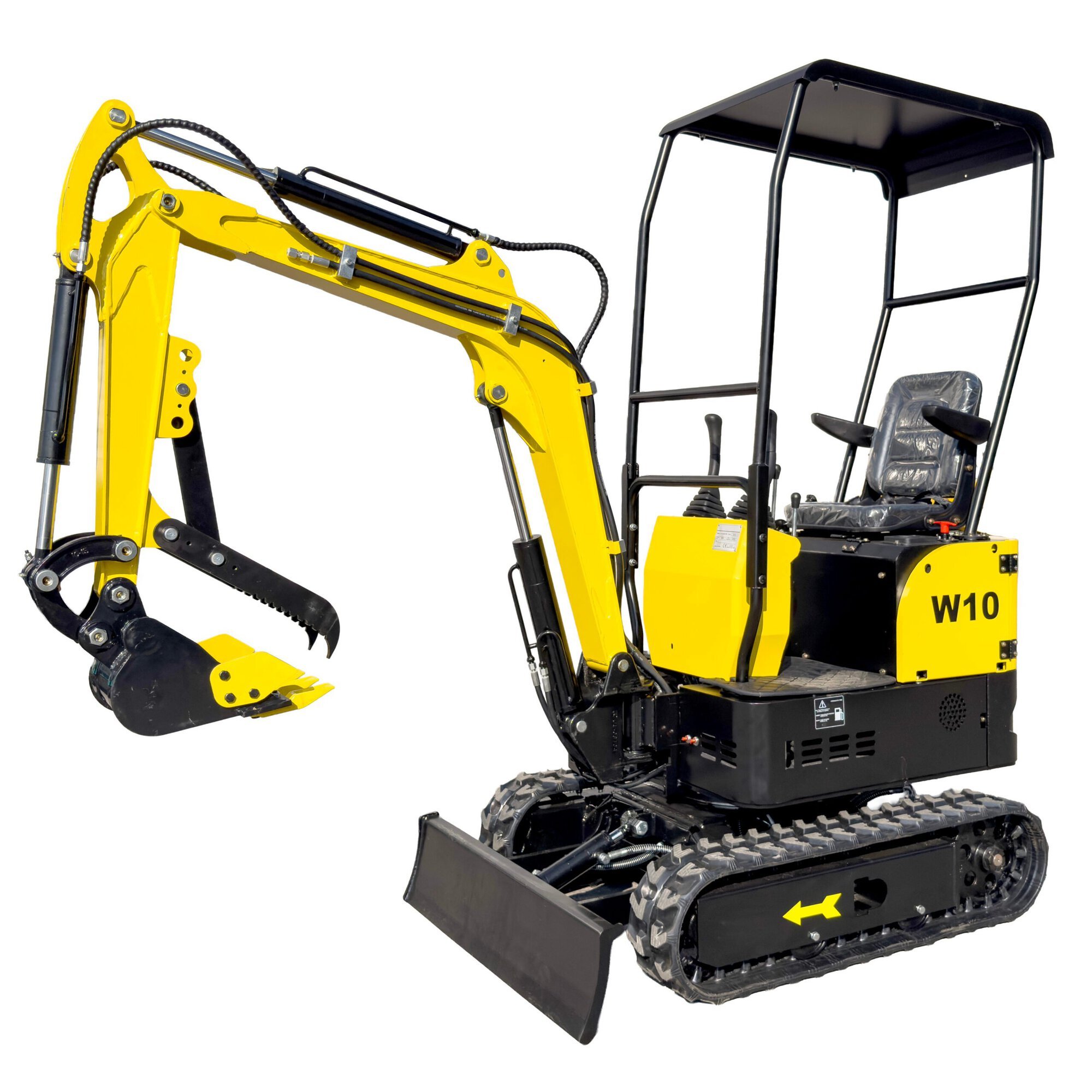

Minikaivuri tyvitaitolla, H-Power W10

Minikaivuri tyvitaitolla, H-Power W10

Tela-alustainen minikaivinkone on suunniteltu erityisesti ahtaisiin ja pieniin työtiloihin, joissa ketteryys ja tarkkuus ratkaisevat. Kaivurin kompakti koko yhdistettynä tehokkaaseen suorituskykyyn tekee siitä luotettavan koneen monenlaisiin kaivuu- ja maanrakennustöihin.

Vankka suorituskyky kaikissa olosuhteissa

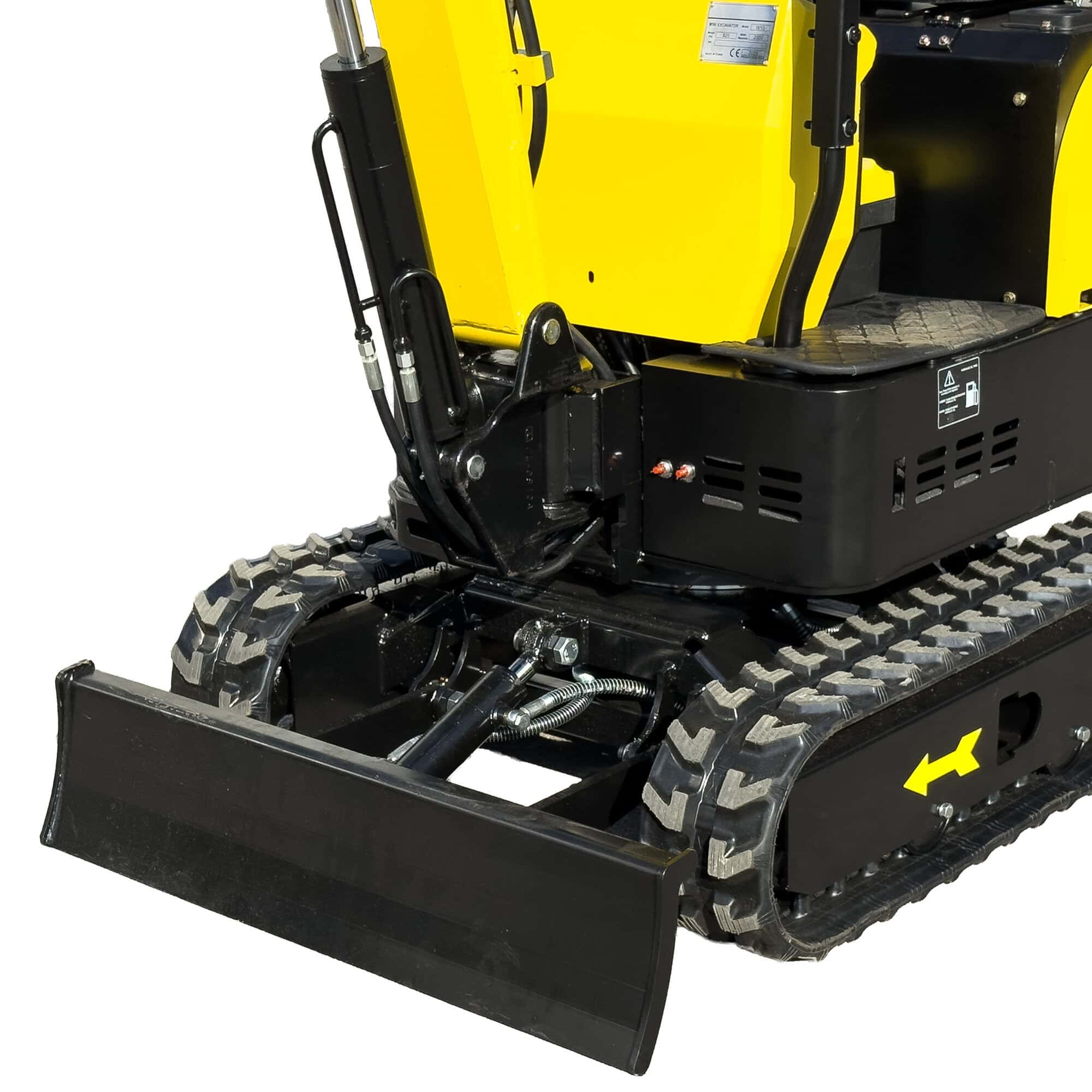

Minikaivuri on varustettu täyskumiteloilla, jotka tarjoavat erinomaisen pidon ja vähentävät pintavaurioita esimerkiksi piha-alueilla ja muilla herkillä alustoilla. Kumitelat takaavat myös hiljaisemman ja miellyttävämmän ajokokemuksen pehmeillä alustoilla. Lisäksi puskulevy tuo lisäarvoa helpottamalla maansiirtoa ja maan tasoitusta.

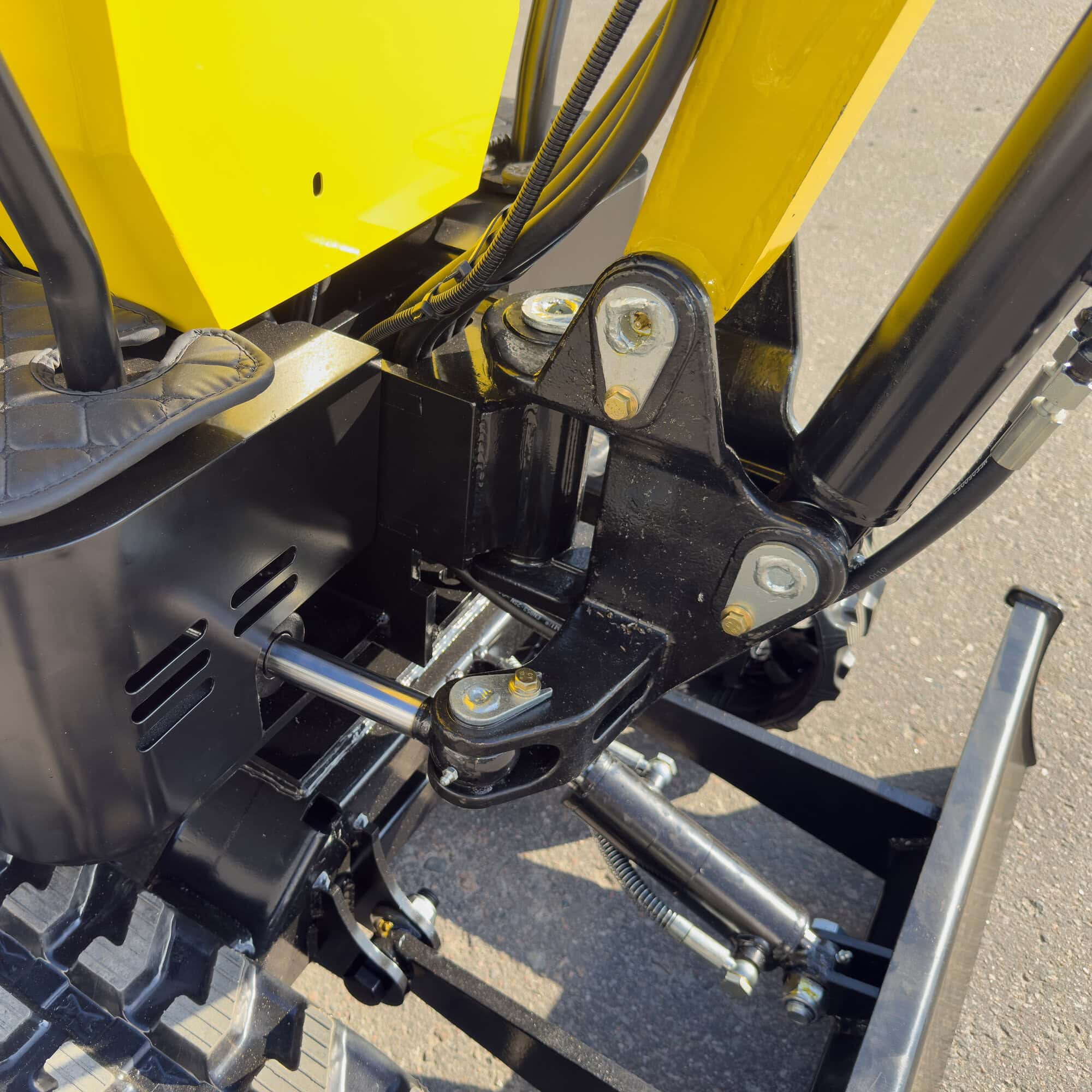

Tyvitaitto lisää kaivurin liikeratojen tarkkuutta ja mahdollistaa työskentelyn tiloissa, joissa liikkumavara on rajallinen. Tämä ominaisuus parantaa joustavuutta ja helpottaa työskentelyä erityisesti kaupunkikohteissa tai rakennustyömailla, joissa tila on usein tiukilla.

Tekniset tiedot

• Merkki: H-Power
• Malli: W10

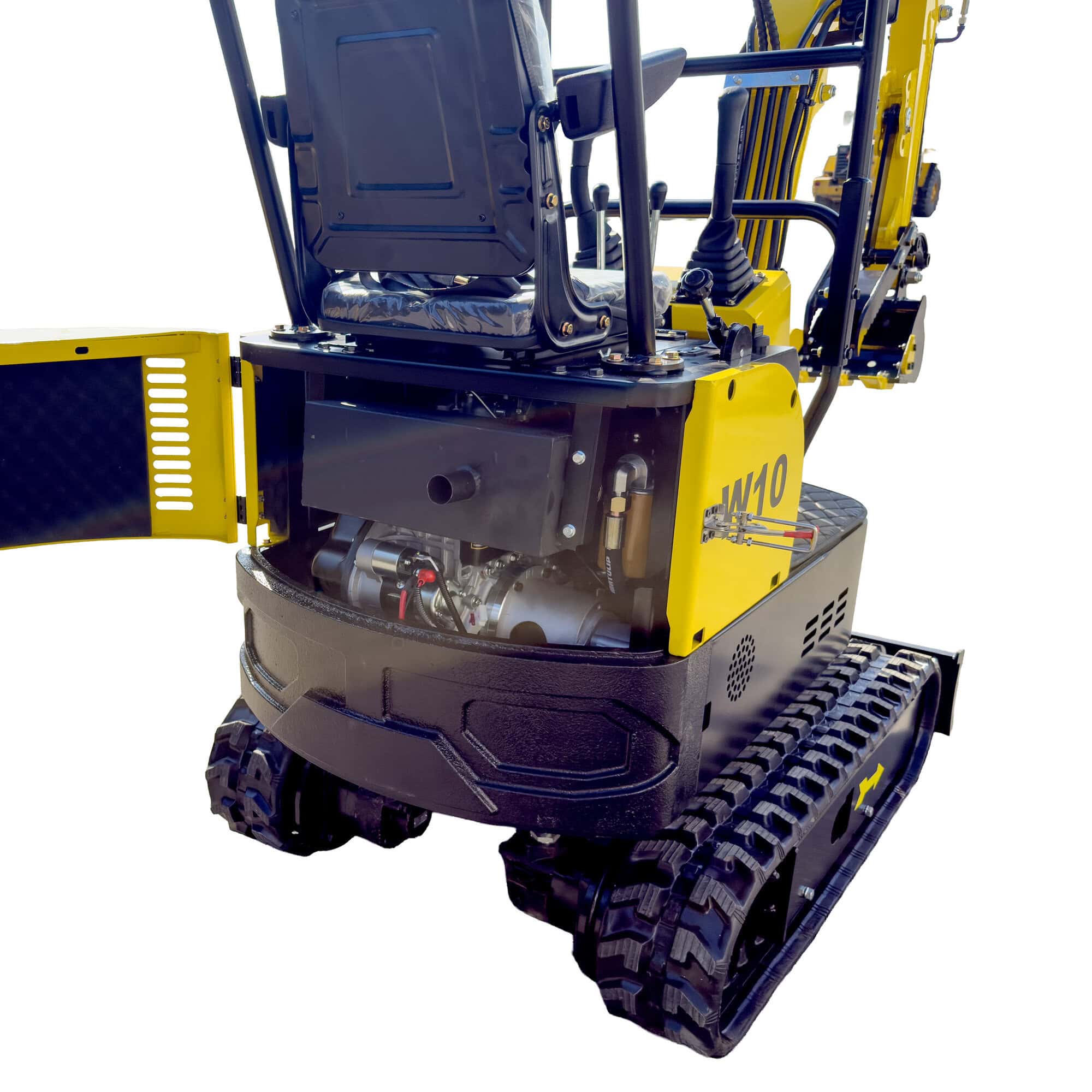

• Moottori: 195FE, 11hp
• Diesel
• Käyttöpaino: 0,86 t
• Kauhan tilavuus: 0,020 m³
• Kokonaispituus: 2790 mm
• Kokonaisleveys: 1000 mm
• Kokonaiskorkeus: 2230 mm
• Maavara: 130 mm
• Kaivuvoima: 7,2 kN
• Maks. kaivuukorkeus: 2460 mm
• Maks. kaatokorkeus: 1700 mm
• Maks. pystysuora kaivuusyvyys: 1420 mm
• Maks. kaivuusyvyys: 1580 mm
• Maks. kaivuu-ulottuma: 2970 mm
• Puomin sivuttaissiirto (vasen/oikea): 50° / 70°
• Tyvitaitto
• Kestävät kumitelat
• Kumitelan leveys: 180 mm
• Kumitelan pituus: 1233 mm
• Kumitelan pituus maata vasten: 950 mm
• Maksimi nousukyky: 30°
• Perän kääntösäde: 800 mm
• Pääpumpun virtaus: 18 l/min
• Käyttöpaine: 16 MPa
• Kääntönopeus: 13 r/min
• Ajonopeus: 1,8 km/h
• Polttoainesäiliö: 7 L
• Hydrauliöljysäiliö: 10 L
